Elastyczny kabel ekranowany ze skrętką miedzianą w izolacji PVC

Fabryka kabli Yilan Nasze głębokie zrozumienie integralności sygnału sprawia, że ​​ten konfigurowalny, wysokiej jakości elastyczny kabel z izolacją PVC, ekranowaną skrętką miedzianą, jest idealny do precyzyjnych połączeń sygnałowych w automatyce przemysłowej, komunikacji bezpieczeństwa i nie tylko.

Co to jest elastyczny kabel ekranowany ze skrętką miedzianą w izolacji PVC?

Nasz kabel RVSP, znany również jako elastyczny kabel ekranowany ze skrętką miedzianą z izolacją PVC, to wysokiej jakości kabel zaprojektowany specjalnie do transmisji sygnałów przeciwzakłóceniowych. To nie jest zwykły przewód zasilający, jego podstawową misją jest zapewnienie czystości i stabilności niskonapięciowych, niskoprądowych sygnałów analogowych lub cyfrowych w złożonym środowisku elektromagnetycznym. Dzięki unikalnej konstrukcji konstrukcyjnej może skutecznie tłumić hałas.

Niezbędne informacje

Pole przekroju poprzecznego przewodu: powszechne, np. 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm² itp.

Liczba rdzeni: pojedynczy rdzeń, podwójny rdzeń (skrętka) lub kombinacja wielordzeniowa.

Tryb ekranowania: ekranowanie z folii aluminiowej, ekranowanie z plecionki lub ekranowanie kompozytowe można wybrać w zależności od intensywności zakłóceń.

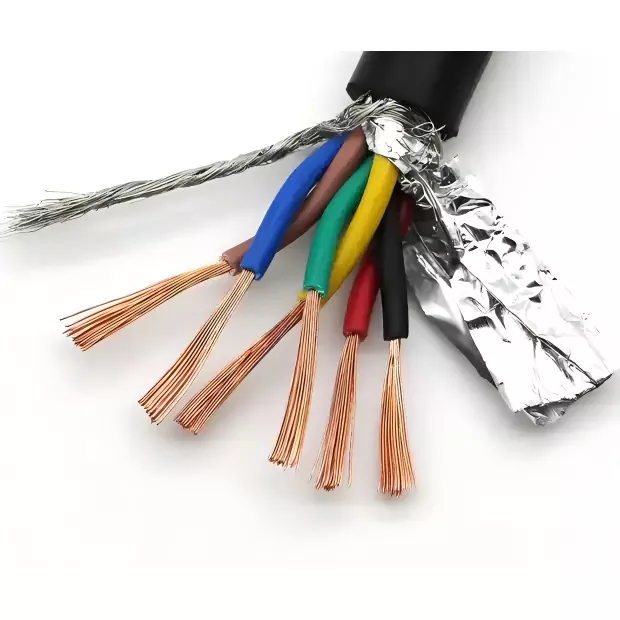

Cechy strukturalne

1. Przewodnik: skręcony wielożyłowym miękkim drutem z miedzi beztlenowej, który zapewnia dużą elastyczność i doskonałą przewodność kabla oraz umożliwia elastyczne okablowanie wewnątrz sprzętu lub w szafie.

2. Konstrukcja izolacji i rdzenia: Struktura skrętki dla każdej pary rdzeni, która stanowi pierwszą linię obrony przed zakłóceniami ekranowanego elastycznego kabla ze skrętką miedzianą w izolacji PVC. Skręcone pary mogą znacznie zmniejszyć sprzężenie elektromagnetyczne między parami i zewnętrzne zakłócenia magnetyczne.

3. Ekranowanie: W skrętce nawijamy jedną lub więcej warstw ekranujących (np. folię aluminiową lub siatkę miedzianą). Ta warstwa „osłony elektromagnetycznej” stanowi drugą, silniejszą linię obrony, która może skutecznie pochłaniać i kierować zewnętrznymi zakłóceniami elektromagnetycznymi (EMI/RFI), aby zapobiec zniekształceniom sygnału.

4. Osłona: Najbardziej zewnętrzną warstwą jest osłona z PCV, która zapewnia ochronę mechaniczną, odporność na ścieranie oraz pewną odporność na olej i korozję wewnętrznej precyzyjnej struktury i jest odpowiednia do różnych środowisk przemysłowych.

Kluczowe funkcje

1. Zdolność przeciwzakłóceniowa: w połączeniu ze strukturą skrętki i warstwą ekranującą, zapewniającą podwójną ochronę, specjalnie zaprojektowaną dla złożonego środowiska elektromagnetycznego.

2. Wysoka elastyczność i łatwa instalacja: wielożyłowy, cienki drut miedziany sprawia, że ​​miedziany przewód, ekranowany, skrętka ekranowana w izolacji PVC, jest łatwy do zginania, odpowiedni do sytuacji instalacyjnych wymagających zginania mobilnego lub stacjonarnego.

3. Możliwość dostosowania do środowiska: materiał PVC zapewnia pewną odporność na olej i korozję, spełniając wymagania typowych środowisk przemysłowych.

4. Napięcie znamionowe: 300/500 V, przeznaczone do urządzeń sygnalizacyjnych niskiego napięcia.

Scenariusze zastosowań

1. System automatyki przemysłowej: podłącz sterownik PLC, przetwornicę częstotliwości, czujnik, przyrząd, przekaż kluczowe sygnały sterujące i sprzężenia zwrotnego.

2. Obszar komunikacji i bezpieczeństwa: połączenie sygnałowe dla kamer monitorujących, systemów kontroli dostępu, transmisji audio, sprzętu do gromadzenia danych.

3. Sprzęt precyzyjny: sprzęt medyczny, przyrządy testowe i pomiarowe oraz inne okazje wymagające wysokiej wydajności ekranowania.
